格子型球磨机衬板的安装及改进

如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线:0371-6777 2626或点击在线咨询在线咨询
更新时间:2018/9/6 17:38:34 发布时间:2015/8/8 8:32:58

格子型球磨机多用于研磨各种矿石及其他物料,其研磨精度非常高,该设备的衬板是非常重要的一个保护设备的部件,合理的安装和使用才能发挥衬板良好的保护作用,本文就对格子型球磨机衬板的安装和改进做一介绍:

一、衬板改进

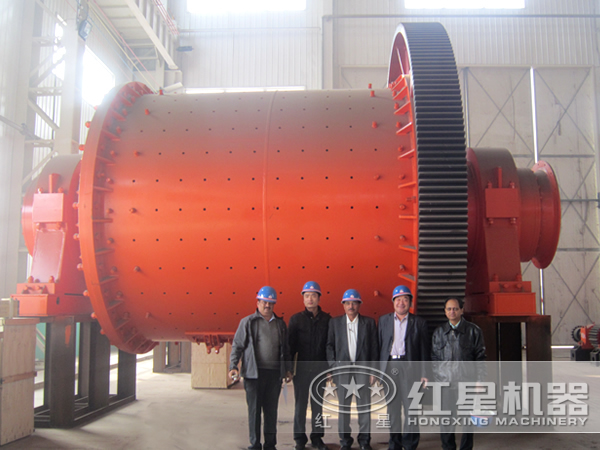

格子型球磨机

1、材料改进

以前格子型球磨机可能存在进料端与出料端因为衬板过重而安装困难的问题。针对这个现象,已经对格子型球磨机的衬板进行改进。由于以前衬板多采用高锰钢材料制成,虽然耐磨性能好,但是重量大却是难以克服的弊端。经过探讨改进,目前可以使用橡胶衬板替换原来的高锰钢衬板,一方面橡胶衬板质量轻,另一方面其使用寿命较长,不会减少格子型球磨机的容量,也不会影响磨矿效率。

2、安装方式改进

格子型球磨机的单个螺丝孔筒体衬板容易脱落是另一个比较严重的问题。经过改进之后,筒体衬板采用双孔螺丝长衬板安装,比原来要牢固稳定很多。不但增加了承受钢球的捶打能力,同时也避免了螺栓疲劳断裂,衬板脱落等问题,更节约了频繁更换衬板的时间。

二、衬板安装

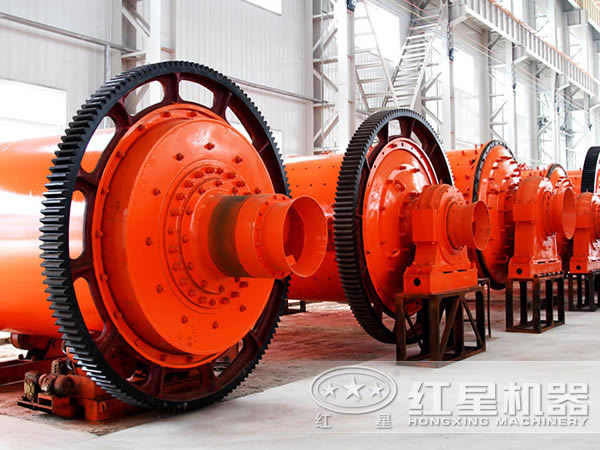

格子型球磨机衬板

1、进料端衬板安装

橡胶衬板之间用橡胶压条把衬板固定在进料端的位置,橡胶衬板和压条尺寸可以根据客户要求制定。安装时首先将填充条放在端盖与筒体相交处,将端衬板置于填充条之上,穿好螺栓的端部,将提升条压在端衬板边耳之上,再放入一块端衬板,扣上螺栓的螺母,此时注意不能锁紧螺母,重复以上步骤,待安装完一部分端部衬板和提升条后将中心环的边耳插入端衬板和提升条后面,锁紧螺母,旋转筒体安装其余部分。

2、出料端

出料端衬板的安装时要注意的是先装入出料器,锁紧螺栓,其他组件的安装与进料端安装方法基本相同,不同之处是在格栅板后面要安装格子垫板。

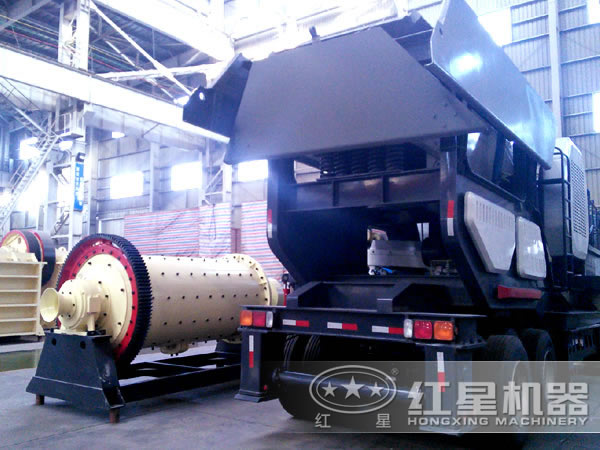

格子型球磨机

3、筒体衬板安装

筒体衬板的安装仍然是螺丝固定,不过不同的是目前使用的是双孔衬板。需要注意的是:安装筒体衬板时,衬板一般会比磨机筒体长些许,设计时留有20左右压缩量。磨机内安装工人装好一列衬板,磨机外的工人须及时锁紧螺母,需要旋转磨机时,每一个螺栓须全部锁紧螺母,防止旋转时衬板、提升条产生位移。 一旦所有橡胶件安装完毕,须旋转磨机并将紧固件再次紧固。
