磨煤球磨机

磨煤球磨机

产量高、耗能低,为用户节约成本创造大的收益。

生产能力:0.65-615t/h

出料粒度:0.074-0.89mm

装球量:1.5-338t

应用范围:广泛应用于选煤厂煤渣、煤泥等的粉磨作业等。

磨煤球磨机介绍

磨煤球磨机是一种典型的研磨设备,该设备采用先进技术研制而成,所以它的功能更多、性能更可靠,并且在结构、操作、使用等方面占有一定的优势,该设备由于生产能力非常高,所以它才能更好的为用户所用,本文介绍它的工作原理、结构组成以及性能优势:

磨煤球磨机

磨煤球磨机展示

磨煤球磨机

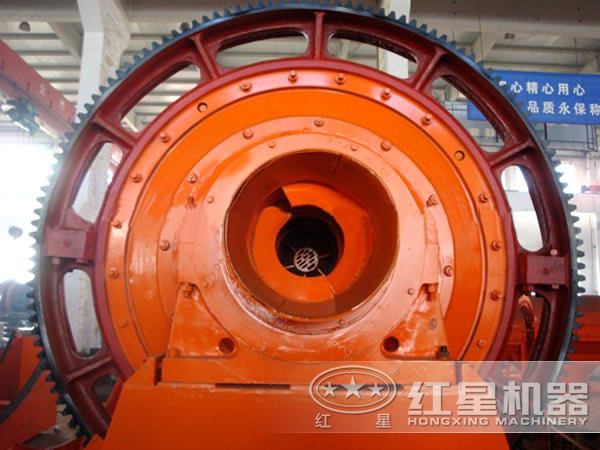

磨煤球磨机局部图

磨煤球磨机发货图

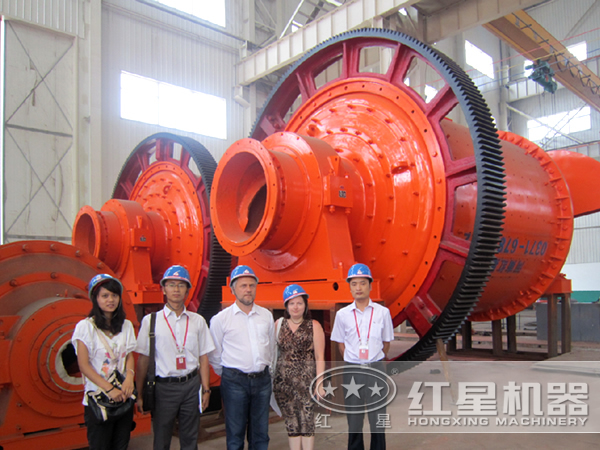

磨煤球磨机客户图

磨煤球磨机结构组成

1、主要部分:中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。

2、主机:磨煤球磨机主机包括筒体,筒体内镶有用耐磨材料制成的衬,有承载筒体并维系其旋转的轴承,还要有驱动部分,如电动机,和传动齿轮,皮带轮,三角带等。

3、叶片:叶片也是磨煤球磨机的一个小零件,一般不是主要部件,在进料端的部件进料口内有内螺旋可称其内螺旋叶片。

4、轴承:磨煤球磨机采用自动调心双列向心球面滚子轴承,运转阻力小,节能效果显著。

5、筒体部分:在原有筒体出料端增加了一段圆锥筒体,既增加了磨机的有效容积,又使筒内介质分配更加合理,根据物料及排矿方式,可选择干式磨煤球磨机和湿式磨煤球磨机。

磨煤球磨机结构图

磨煤球磨机工作原理

磨煤球磨机是选煤厂煤粉生产线上的主要设备,用于粉磨制备煤粉。磨煤球磨机主要由进料装置、主轴承、回转部分、传动装置、粜装置、高压起动装置及润滑系统组成。磨煤球磨机的工作过程是:煤粉经喂料设备由进料装载进入磨内,热风由进风管进入磨内,随着磨机筒体的旋转,煤与热风在磨进行热交换,煤在磨内被粉碎和研磨,在煤被研磨的同时,细粉被通过磨内的热风,经由出料装置带出磨煤球磨机。

磨煤球磨机性能特点

1、系统设备及工艺流程简单、投资省、厂房占地面积少;

2、选用风道为曲面型风道,切向气流进口顺滑,阻力小,内部出口方向有利于物料的涣散,不容易堵料;

3、在磨机结构上采用先进的内选粉特殊隔仓装置,细磨仓增加了活化装置,磨尾有专用出料篦板,很大限度的减少研磨仓研磨介质的尺寸,大大提高研磨效率,达到高产量、低能耗的目的;

4、选用内部门板内面与进风蜗壳内面在同一曲面上,这样就能有用的防止涡流效应;

5、磨煤球磨机大部分用于圈流粉磨系统中,其特点为粉磨效率高、磨机产量大、电耗省,特别是粉磨煤粉时,表现更突出一些。

磨煤球磨机特点

红星磨煤球磨机质量有保障、价格更合理,欢迎有需要的用户免费咨询红星机器厂家的技术人员。

磨煤球磨机技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 148-615 4500 525
