圆锥式破碎机
圆锥式破碎机

圆锥式破碎机

密封性好、寿命长、效率高、成本低。

生产能力:12-1000t/h

进料粒度:≤300mm

排料口宽度:3-60mm

应用领域:处理物料包括金属矿、非金属矿,在冶金、建材、筑路等行业发挥着重要作用。

圆锥式破碎机介绍

圆锥式破碎机简称圆锥破,这是破碎设备中较为先进的一款破碎设备,它具有破碎比大、工作效率高、结构先进、性能优良等众多优势,是当代矿山领域不会或缺的一款设备,本文重点介绍该设备的性能优势、工作原理以及技术参数。

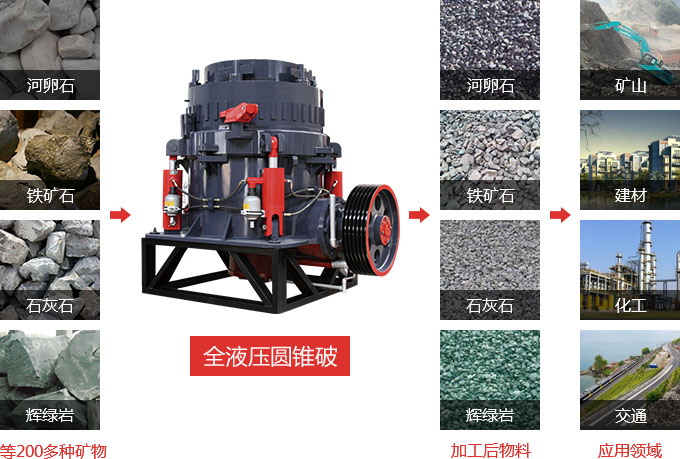

圆锥式破碎机介绍

圆锥式破碎机展示

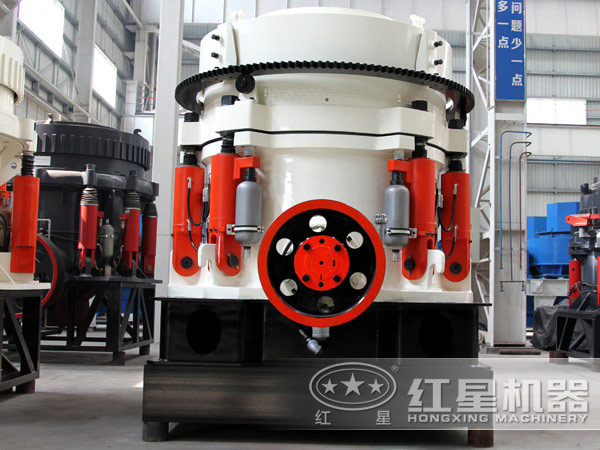

多缸液压圆锥破

多缸液压圆锥式破碎机

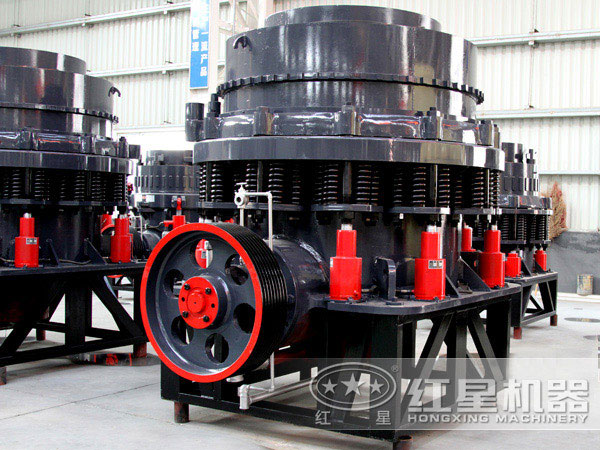

复合型圆锥式破碎机

复合型圆锥式破碎机(西蒙斯圆锥破)

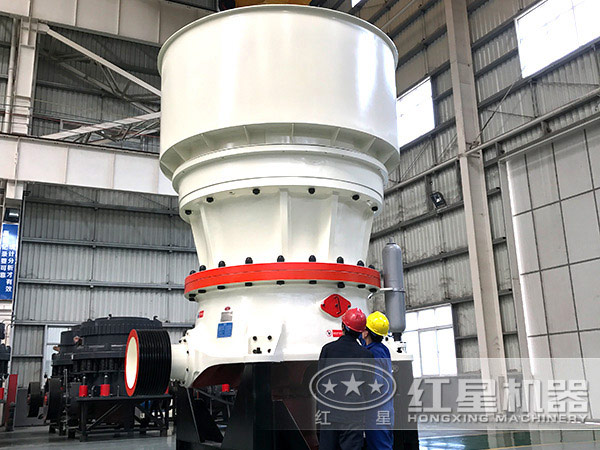

单缸圆锥破

单缸圆锥式破碎机

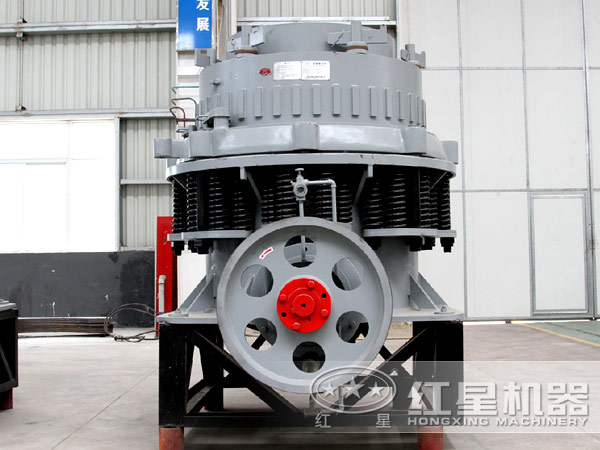

弹簧圆锥破

弹簧圆锥式破碎机

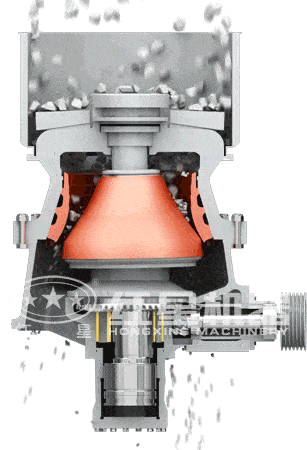

圆锥式破碎机原理

圆锥式破碎机主要是通过圆锥式破碎机上面的电动机带动旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,这样以来圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。整个圆锥破碎机工作原理科学合理,破碎效果显著。

圆锥式破碎机原理

圆锥式破碎机特点

1、圆锥式破碎机设计结构合理,使用方便,具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。

2、由于零件选材与结构设计合理,故设备使用寿命长,而破碎产品的粒度均匀,减少了循环负荷,在中、大规格破碎机中,采用了液压清腔系统,减少了停机时间,且每种规格的圆锥破碎机腔型多,用户可根据不同的需要,选择不同的腔型,以更好的适应用户需要。

3、圆锥式破碎机本机密封采用润滑脂密封,避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷,弹簧保险系统是过载保护装置,可合异物、铁块通过破碎腔而不危害破碎机。采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠,破碎腔形式由矿石用途决定采用。

4、本机分为标准型和短头型,一般而言,标准型给料粒度大,排料粒度也较粗,短头型的破碎锥较陡,给料粒度小,有利于生产细粒级的物料,故标准型圆锥式破碎机一般用于粗、中碎,短头型用于中、细碎。

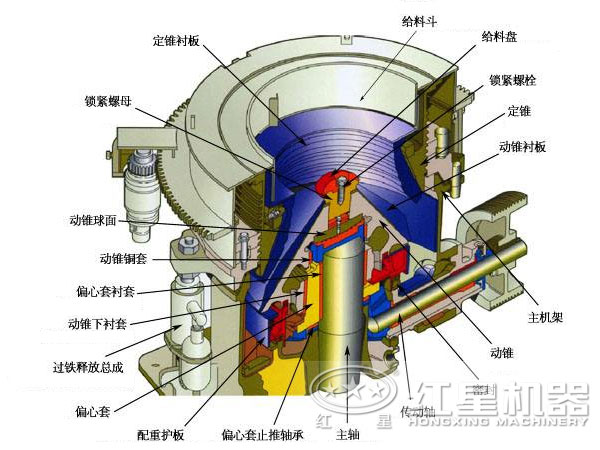

圆锥式破碎机结构特点图

想买到优质的圆锥式破碎机,选对厂家很重要,红星圆锥破质量有保障、价格更合理,欢迎有需要的用户来此订购设备,红星机器联系电话:0371——67772626!


圆锥式破碎机技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P 30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P 55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P 110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P 160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P 280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200
