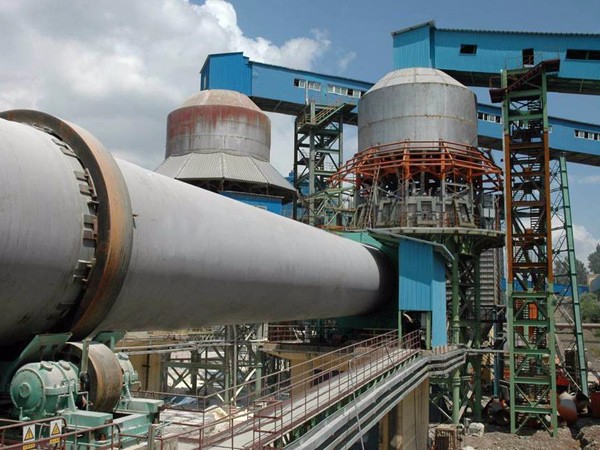

石膏回转窑

石膏回转窑

新技术、新工艺、新原理的产物,可靠性强、功能多。

生产能力:180-10000t/h

产品重量:149.61-1659t

产品规格:Φ2.5×40-Φ6.0×95

应用范围:主要用于石膏、碳酸钙、石灰石、石灰岩、生石灰的生产与加工。

石膏回转窑介绍

石膏与天然石膏有很大差别,其中石膏的利用价值更高些,对它的加工有很多种方式,其中主要加工工艺就是煅烧,而完成煅烧的设备就是回转窑,石膏回转窑是一款性能优良、品质过硬的煅烧设备,它的优势非常多,并且体现在许多方面,本文对它的性能特点、工艺流程以及技术参数进行详细的介绍:

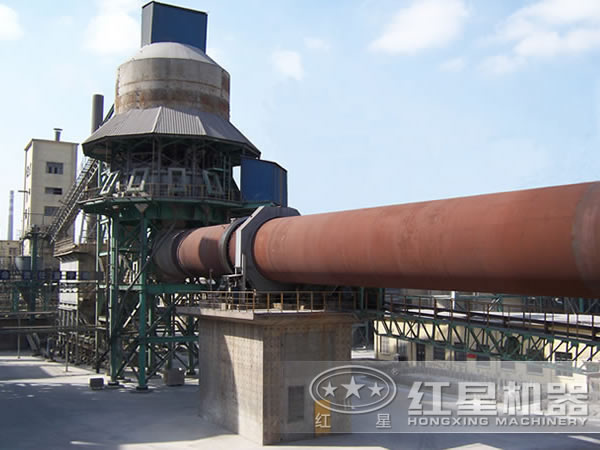

石膏回转窑展示图

石膏回转窑展示

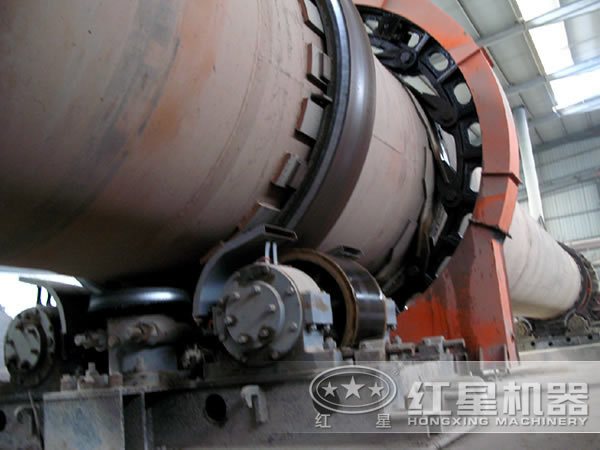

石膏回转窑展示图1

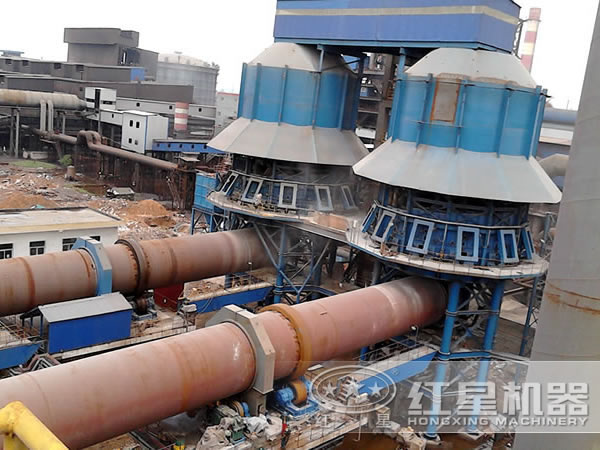

石膏回转窑展示图2

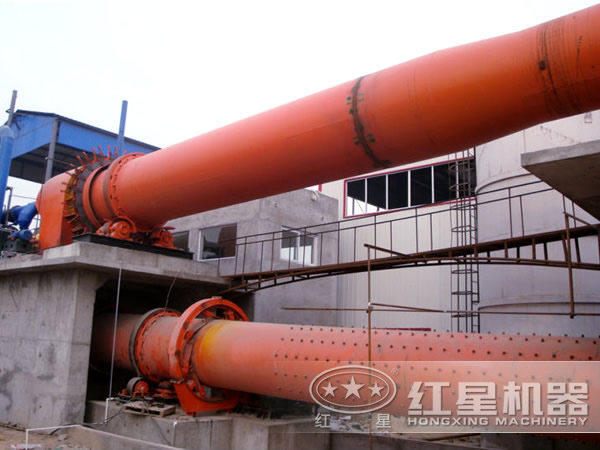

石膏回转窑展示图3

石膏回转窑的技术特点

1、石膏回转窑窑尾加装了竖式预热器,使窑尾900℃左右的烟气余热直接传导给了石灰石,温度降到230℃左右后通过出风管进入除尘器,有效地回收了余热。

2、石膏回转窑长径比由原来的20~25降低为14~15.长度的缩短不仅减少了由回转窑表面散失到周围的热量,也减少了设备的占地面积,同时窑体的传动功率也随之降低。

3、整条石膏回转窑生产线自动化程度高,上料、煅烧、成品输送中的生产操作,设备运行监视、调节、报警等都由PLC或DCS控制系统在集控室集中控制,并设有各控制点的画面显示及必要的连锁监控,对生产中的运行及操作参数进行自动记录,并可随时打印。

4、石膏回转窑的窑头罩采用一体化设计,保证了密封性,避免了热气及粉尘的随意排放。

5、石膏回转窑窑头出料冷却装置采用竖式冷却器替代原来的单筒冷却机,避免了石膏的显热散失,从窑头落下的1000℃左右炽热成品,通过与鼓入的二次风换热,石膏得以冷却,温度降80℃左右,通过振动给料机输出,热量回窑后变成助燃热风,余热再次被回收利用。

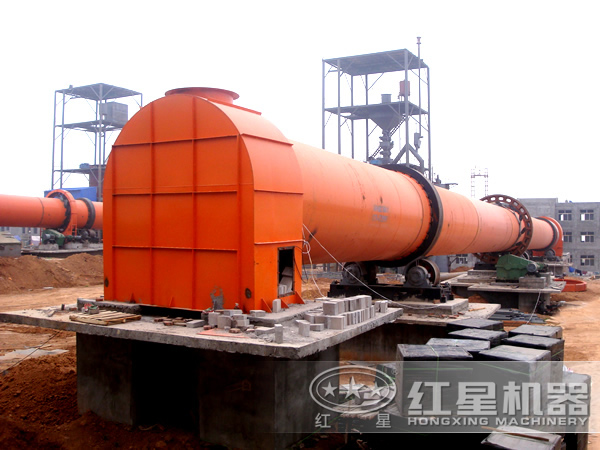

石膏回转窑窑头

石膏回转窑生产流程

1.生料入石膏回转窑,生料由生料库底手动闸阀、电控气动阀、电控流量阀分七区进入生料标准仓;经充气均化后的生料经手动闸阀、电控气动阀、电控流量阀、斜槽、入胶带斗提,喂入预热器;在石膏回转窑预热器中,生料和热气流进行热交换,在到达旋风筒后进入分解炉内进行煅烧,然后进入五级旋风筒进行料气分离后,物料入石膏回转窑煅烧。

2.石膏回转窑分解炉由炉体及出气管道构成,三次风管单侧倾斜入炉,物料从两个下料口入炉,分解后的物料经五级旋风筒收集后入回转窑煅烧;回转窑篦冷机采用三段篦式冷却机,冲程采用液压方式;篦床实际面积为121.2m2。新型回转窑头收尘下的粉尘与出篦冷机的熟料汇合经裙板输送机送入三个熟料库。

3.冷却机高温段热风经窑头罩一部分入石膏回转窑作为窑的二次风,一部分入分解炉作为三次风,冷却机中温段热风入煤磨烘干原煤;剩余的气体经电收尘除尘后排入大气中。

4.废气处理,预热器的高温气体经过高温风机抽吸,再经增湿塔降温后作为原料系统的烘干热源或经新型回转窑尾电收尘除尘后排入大气。

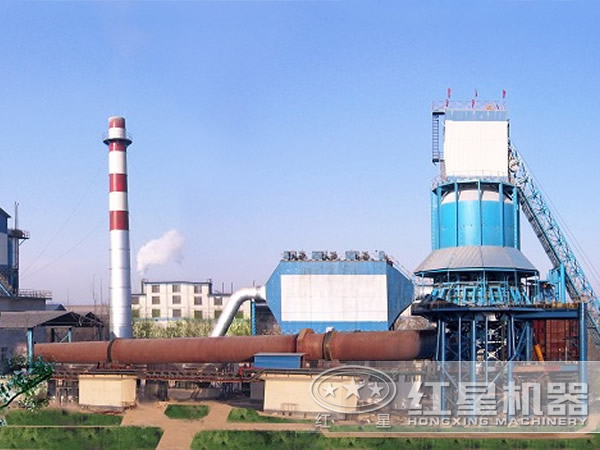

石膏回转窑厂家

石膏回转窑技术参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
