颚式破碎机
颚式破碎机

颚式破碎机

深腔破碎,破碎比大,高效节能;楔块排料口调整装置,调整快捷方便;创新飞轮设计,运行稳、噪音小...

进料粒度:≤1500mm

生产能力:1-2200t/h

总重量:0.8-15.6t

应用领域:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等。

颚式破碎机介绍

颚式破碎机是当前需求量相当大的一款设备,它可以对许多种物料进行破碎加工,具有生产能力大、工作效率高、操作简单、运行平稳等众多优势,是当前颇受用户欢迎的一款破碎设备,本文从以下几个方面来详细的介绍这款设备:

颚式破碎机应用领域

颚式破碎机展示

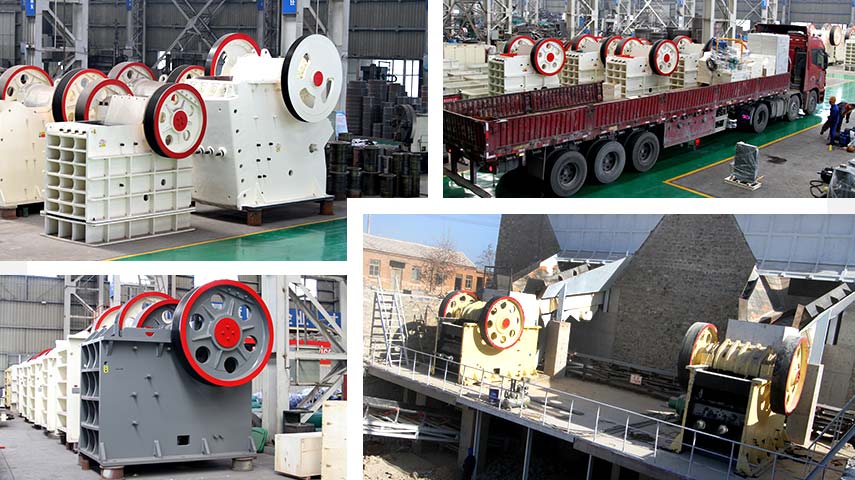

德版颚式破碎机

颚式破碎机_PE-1600×2100

颚式破碎机_PE-900×1060

颚式破碎机_PE-600×750

颚式破碎机_PE-200×300

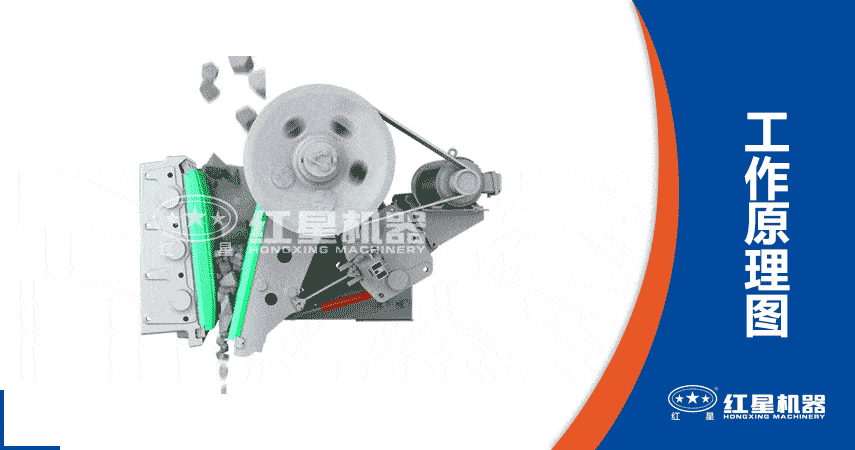

颚式破碎机工作原理

在颚式破碎机设备上有两块颚,就是动颚与静颚。动颚悬挂在偏心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。

颚式破碎机工作原理

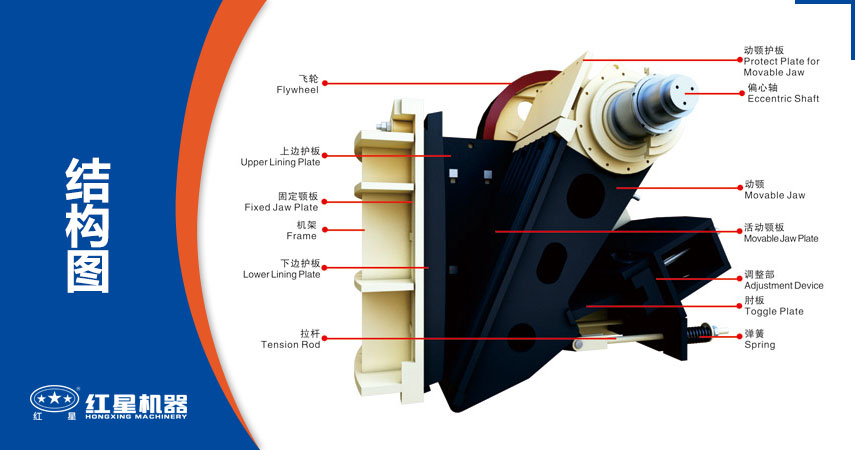

颚式破碎机部件介绍

颚式破碎机部件介绍

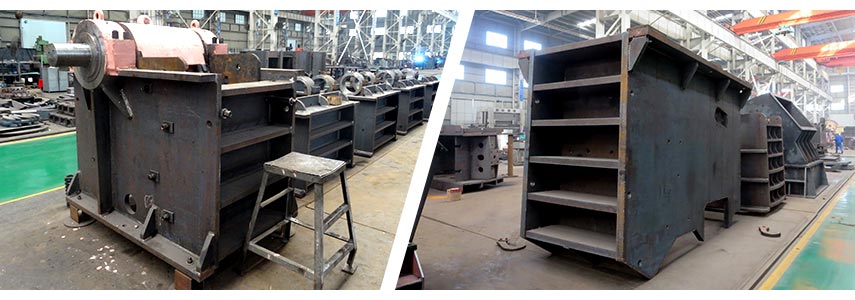

1、机架

机架对于颚式破碎机来说是非常重要的,其主要是是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

颚式破碎机机架

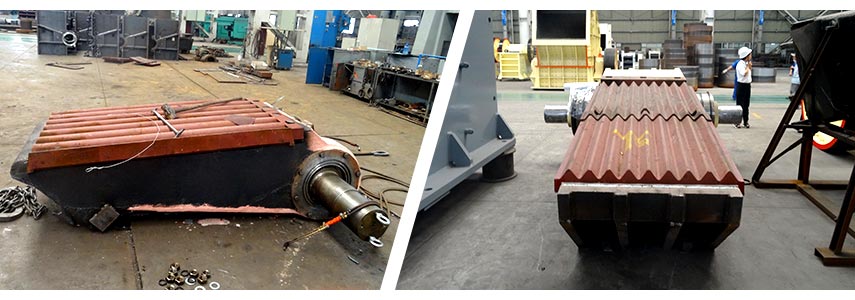

2、颚板和侧护板

颚板和侧护板是颚式破碎机中缺一不可的部件,定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

颚式破碎机颚板

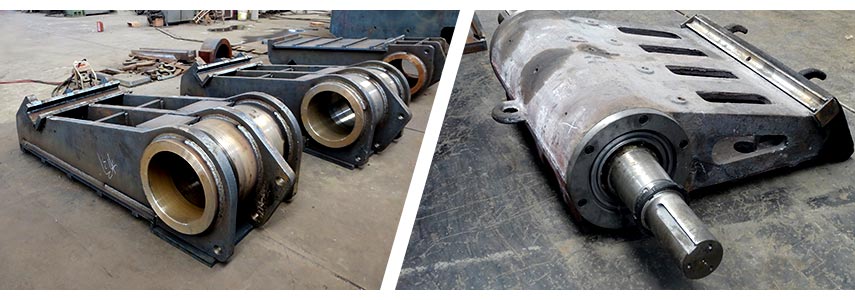

3、传动件

偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

颚式破碎机传动件

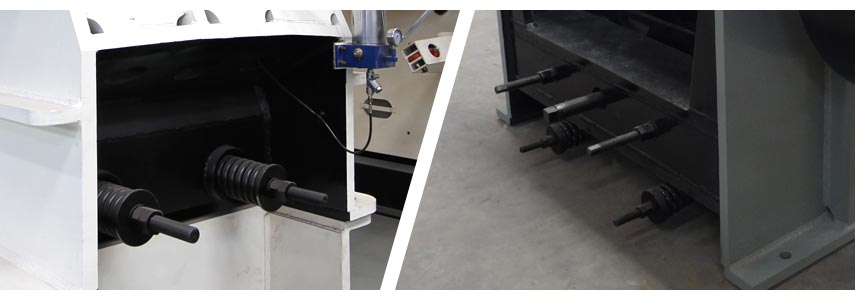

4、调节装置

颚破的调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

颚式破碎机调节装置

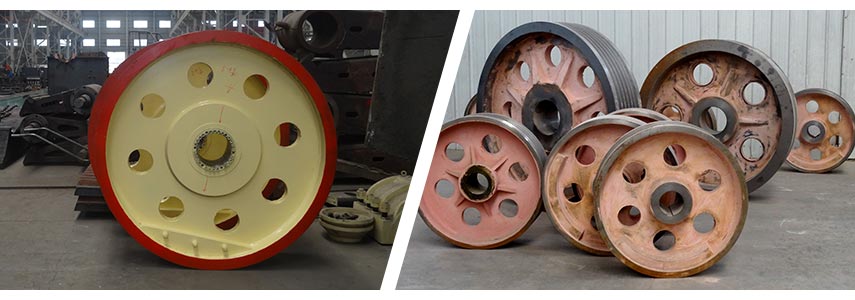

5、飞轮

颚式破碎机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。

颚式破碎机飞轮

6、润滑装置

颚式破碎机偏心轴轴承通常采用集中循环润滑,偏心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使偏心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

颚式破碎机厂家

:河南红星公司是专业的颚破生产厂家,负责用户的场地规划,工艺流程的设计,设备的安装,以及用户的培训等方面的操作,产品实行三包,整机保修一年,长期供应配件,并提供优惠的颚破报价如需资料可以拨打0371-67772626索取。)

颚式破碎机技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P 5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P 7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P 11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P 30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P 55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P 55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P 110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P 110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P 110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P 110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P 280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P 350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P 15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P 22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P 30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P 37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P 55 15.6 2720×1950×1600
型号 最大进
料粒度
(mm)
处理能力
(t/h)
PE-150×250 125 1-3
PE-200×300 180 2-6
PE-200×350 180 3-10
PE-250×400 210 5-20
PE-400×600 340 16-60
PE-500×750 425 40-110
PE-600×750 500 80-240
PE-600×900 500 50-160
PE-750×1060 630 110-320
PE-800×1060 640 130-330
PE-830×1060 650 150-336
PE-870×1060 660 190-336
PE-900×1060 685 230-390
PE-900×1200 750 220-450
PE-1000×1200 850 315-500
PE-1200×1500 1020 400-800
PE-1500×1800 1200 500-1000
PE-1600×2100 1500 1300-2200
PEX-150×750 120 8-25
PEX-250×750 210 13-35
PEX-250×1000 210 16-52
PEX-250×1200 210 20-61
PEX-300×1300 250 16-105
