球磨机
球磨机

球磨机

适用物料种类多,能连续生产;筒体多仓设计,粉碎比大,不易堵料;密封效果良好,噪声小,节能环保;衬板添加特殊耐磨材料,坚固耐磨,拆换方便。

生产能力:0.65-615t/h

出料粒度:≤25mm

装球量:1.5-338t

应用范围:广泛应用于水泥行业,新型建筑行业、黑色与有色金属选矿、玻璃陶瓷等生产行业。

球磨机介绍

球磨机介绍

球磨机被广泛的应用在选矿生产线中,是磁选生产线、浮选生产线中不可或缺的一款设备,它的利用价值非常高,并且这款设备质量也有保障,使用寿命更长久,所以它才能颇受用户的好评。

球磨机应用领域

本文结合实际情况从以下几个方案来详细的介绍这款设备:

设备展示

球磨机图片

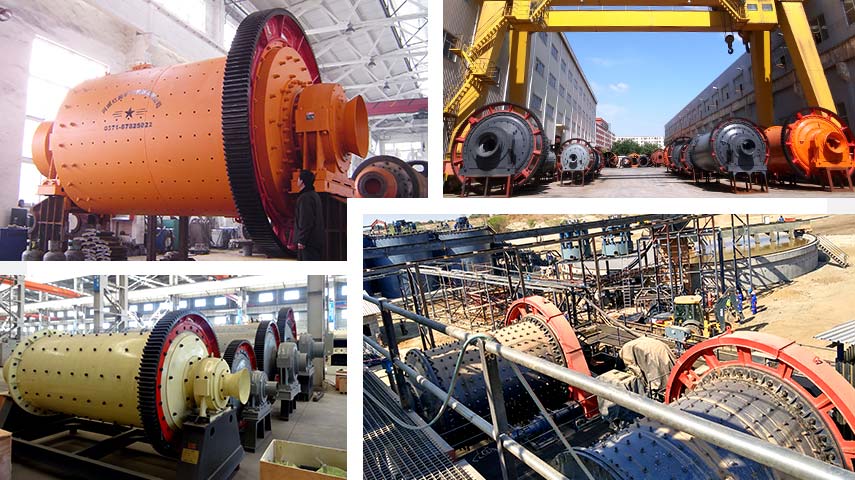

球磨机设备

球磨机展示图

球磨机案例

在线咨询 定制生产

我公司生产的球磨机种类多,型号全,另外还可根据客户需要量身定制。如需报价可点击免费咨询

球磨机部件运作

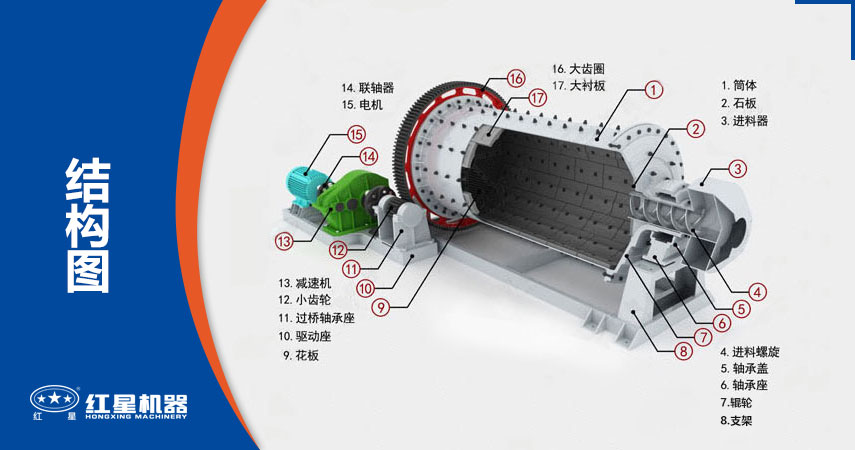

球磨机的主要由给料部、出料部、回转部、传动部等几部分组成,其中重要零部件包括:筒体、端盖、轴承和传动大齿圈等。球磨机主机部分包括筒体,筒体内镶有用耐磨材料制成的衬,还有能承载筒体并维系其旋转的轴承,还要有驱动部分,如电动机和传动齿轮,三角带等。

球磨机部件组成

球磨机筒体内装入直径为25-150mm的钢球或钢棒,称为研磨介质,其装球量应为整个筒体有较容积的25%-50%最为合理。筒体两端的端盖利用螺钉与筒体端部法兰相连接,端盖的中部有孔,称为中空轴颈,中空轴颈支承在轴承上。另外,筒体上还固定有大齿轮圈。在驱动系统中,电动机通过联轴器、减速器和小齿轮带动大齿轮圈和筒体,缓缓转动。当筒体转动时,研磨介质会随筒上升至一定高度,然后呈抛物线落下或泻落而下,从而完成部件间的配合运作。

球磨机厂家

球磨机工作原理

该设备的工作原理很简单,主要就是靠设备内部钢球对物料的作用力而破碎,首先,物料经过给料部、进料部进入筒体部 。筒体部的磨矿介质(钢球)会与物料随筒体回转产生离心力作用,当介质提升到一定高度后根据重力作用抛落下来,在磨矿介质对物料的冲击磨剥作用下将物料粉碎,粉碎后的物料借助进料及冲矿水的推力经出料口排出机外,从而完成整个磨矿过程。

球磨机工作原理

想了解更多关于球磨机方面的问题,欢迎来红星机器进行咨询、沟通,我们必定助您一臂之力,使您在该领域拥有更大的收获与发展!红星机器球磨机设备价格咨询热线电话:0371——67772626!

球磨机技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 148-615 4500 525
规格型号 进料粒度
(mm)
产量
(t/h)
Ф900×1800 ≤20 0.65-2
Ф900×3000 ≤20 1.1-3.5
Ф1200×2400 ≤25 1.5-4.8
Ф1200×3000 ≤25 1.6-5
Ф1200×4500 ≤25 1.6-5.8
Ф1500×3000 ≤25 2-5
Ф1500×4500 ≤25 3-6
Ф1500×5700 ≤25 3.5-6
Ф1830×3000 ≤25 4-10
Ф1830×4500 ≤25 4.5-12
Ф1830×6400 ≤25 6.5-15
Ф1830×7000 ≤25 7.5-17
Ф2100×3000 ≤25 6.5-36
Ф2100×4500 ≤25 8-43
Ф2100×7000 ≤25 12-48
Ф2200×4500 ≤25 9-45
Ф2200×6500 ≤25 14-26
Ф2200×7000 ≤25 15-28
Ф2200×7500 ≤25 15-30
Ф2400×3000 ≤25 7-50
Ф2400×4500 ≤25 8.5-60
Ф2700×4000 ≤25 22-80
Ф2700×4500 ≤25 26-90
Ф3200×4500 ≤25 按工艺条件定
Ф3600×4500 ≤25 按工艺条件定
Ф3600×6000 ≤25 按工艺条件定
Ф3600×8500 ≤25 45.8-256
Ф4000×5000 ≤25 45-208
Ф4000×6000 ≤25 65-248
Ф4000×6700 ≤25 75-252
Ф4500×6400 ≤25 84-306
Ф5030×6400 ≤25 98-386
Ф5030×8300 ≤25 118-500
Ф5500×8500 ≤25 148-615
